課程 6｜IronCAD 基礎教學：布林運算完整指南與基礎課程解析
在 IronCAD 基礎教學 中，「布林運算」是 3D 建模不可或缺的核心功能之一。
它能幫助設計師快速處理零件之間的加減、相交等邏輯運算，適用於結構合併、開孔、製作凹槽等複雜幾何修改。
本篇 IronCAD 教學 將帶你逐步掌握布林運算的應用方法與最佳操作技巧。
為什麼要使用布林運算？
在 3D CAD 設計中，許多產品模型需要多個零件之間互相切割或合併，例如：
• 將兩個零件合併成一體，加快後續修改效率
• 製作精準的孔洞、凹槽或倒角
• 保留兩個零件重疊部分，用於複雜幾何的快速生成
布林運算能大幅減少手動繪製與修剪的步驟，讓建模流程更直覺、更高效。
布林運算的三大模式
在 IronCAD 中，布林運算主要分為三種模式，每種模式適用於不同的設計需求：
1. 加
o 功能：將兩個零件合併為單一實體
o 適用情境：需要將結構融合為一體，方便後續加工或整體移動
2. 減
o 功能：以其中一個零件去切割另一個零件
o 適用情境：製作孔洞、凹槽、切削特徵
3. 相交
o 功能：僅保留兩個零件的重疊部分，刪除其餘部分
o 適用情境：快速取得交集形狀，用於特殊零件造型

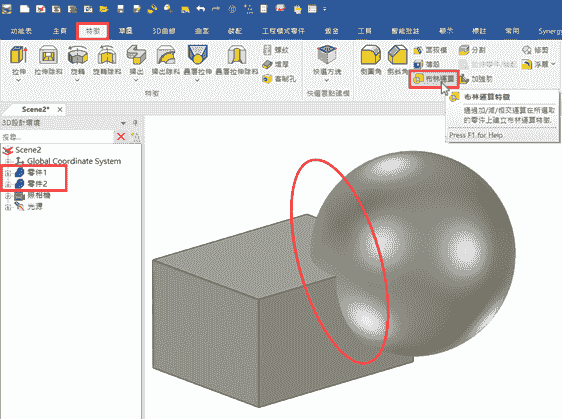

操作步驟教學
1. 在場景中建立兩個以上的實體零件
2. 點選上方功能列的 【特徵】 標籤
3. 選擇 【布林運算】，並根據需求點選 【聯集】、【差集】 或 【交集】
4. 依序點選 第一個零件（主體） → 第二個零件（操作對象）
5. 系統將自動完成運算並更新零件外觀
💡 範例：使用「差集」將球體切削方塊，即可快速生成球形孔洞。
IronCAD 布林運算教學影片
專業小提醒
• 零件命名建議：在建立模型時，為零件加上功能提示（例如「切削用球體」），可避免後續操作混淆
• 修改與復原：若運算結果不符預期，可使用 Undo 或回到場景瀏覽器重新選擇零件
• 性能考量：在大型模型中進行布林運算，建議先簡化幾何形狀，避免過度消耗運算資源
