課程 7｜IronCAD 基礎教學：實體特徵倒圓角完整指南與基礎課程解析
在 IronCAD 基礎教學 中，「倒圓角」是 3D 建模中最常用的修飾功能之一。它不僅能讓模型外觀更流暢、避免尖角割手，還能降低加工干涉與結構應力集中，是機械設計、產品設計、模具設計不可或缺的工具。
本篇 IronCAD 教學 將帶你一步步掌握倒圓角的操作流程與應用技巧，幫助你在設計中靈活運用，提高模型的專業度與實用性。
倒圓角操作步驟
以下示範在已完成的基礎實體模型上，如何套用倒圓角功能：
1. 選擇工具

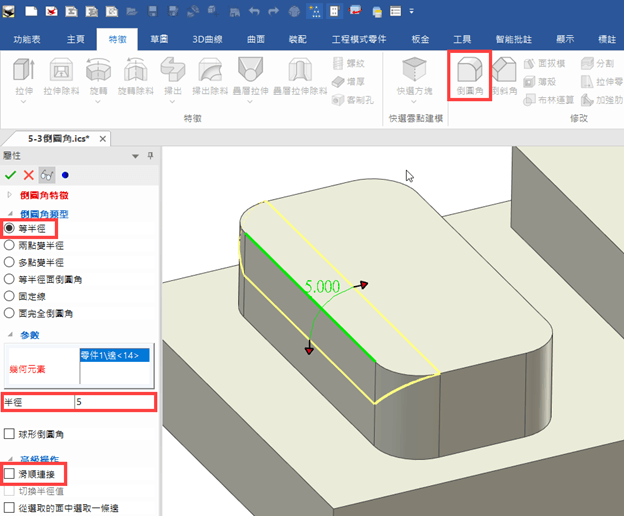

在上方功能列找到 「倒圓角」按鈕。（紅框處）
2. 選擇邊線
在模型中點選需要倒圓的邊，支援一次選取多條邊。
3. 設定半徑
在屬性欄中輸入半徑值（例如：5mm）。
4. 選擇模式
o 等半徑：所有邊緣同一半徑
o 可變半徑：同一邊可設定不同圓角尺寸
5. 套用與完成
按下確認（✔）即可立即生成倒圓角效果。
IronCAD教學影片倒圓角操作示範
設計小技巧
• 後期處理最佳：建議在完成主要輪廓後再進行倒圓角，避免後續模型變更導致錯誤。
• 加工友好：倒圓角能減少刀具衝擊，讓 CNC 加工或 3D 列印品質更穩定。
• 結構優化：圓滑邊緣可降低應力集中，延長產品壽命。
本課重點回顧
• 倒圓角是設計中兼具外觀與功能的關鍵修飾工具
• IronCAD 提供快速、靈活的圓角控制方式
• 善用等半徑與可變半徑模式，能讓設計更具彈性
