IronCAD機構運動模擬教學：路徑設定與定位拘束進階應用
在自動化設備與機械設計領域中，機構運動模擬是產品設計的重要環節。
工程師需要確認機構在實際運作時：
• 是否能順利運動
• 行程是否正確
• 是否會產生干涉或錯誤
透過 IronCAD 機構運動模擬功能，設計者可以在 3D CAD 環境中直接模擬零件運動，提前驗證機構設計。
這也是許多設備廠在導入 IronCAD 時，最常使用的重要功能之一。
本篇 IronCAD教學，將介紹如何利用 路徑設定與定位拘束，快速建立穩定的機構運動。
什麼是 IronCAD 機構運動模擬？
IronCAD機構運動模擬 是指在 3D CAD 環境中，透過拘束與路徑設定，模擬機構零件的實際運動方式。
透過這項功能，可以在設計階段提前確認：
• 機構運動是否順暢
• 零件行程是否正確
• 機構是否會干涉
• 設備運作是否符合設計需求
這對於 自動化設備設計、滑台機構、夾治具與搬運設備來說非常重要。
IronCAD路徑設定：定義機構運動方向
在 IronCAD機構運動模擬 中，「路徑設定」是一項非常實用的功能。
透過路徑設定，設計者可以清楚定義零件在機構中的 移動方向與運動軌跡，使機構運動更加穩定且可控。
在 IronCAD 中，可透過以下指令進行設定：
指令位置：

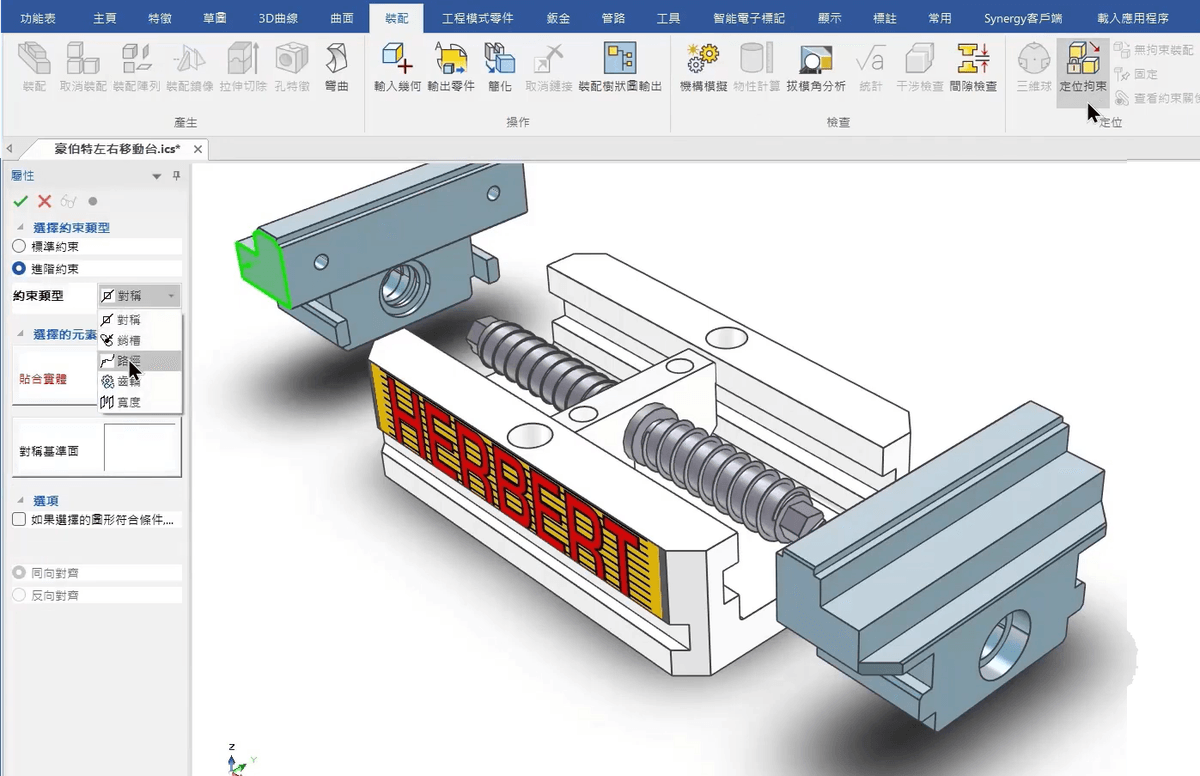

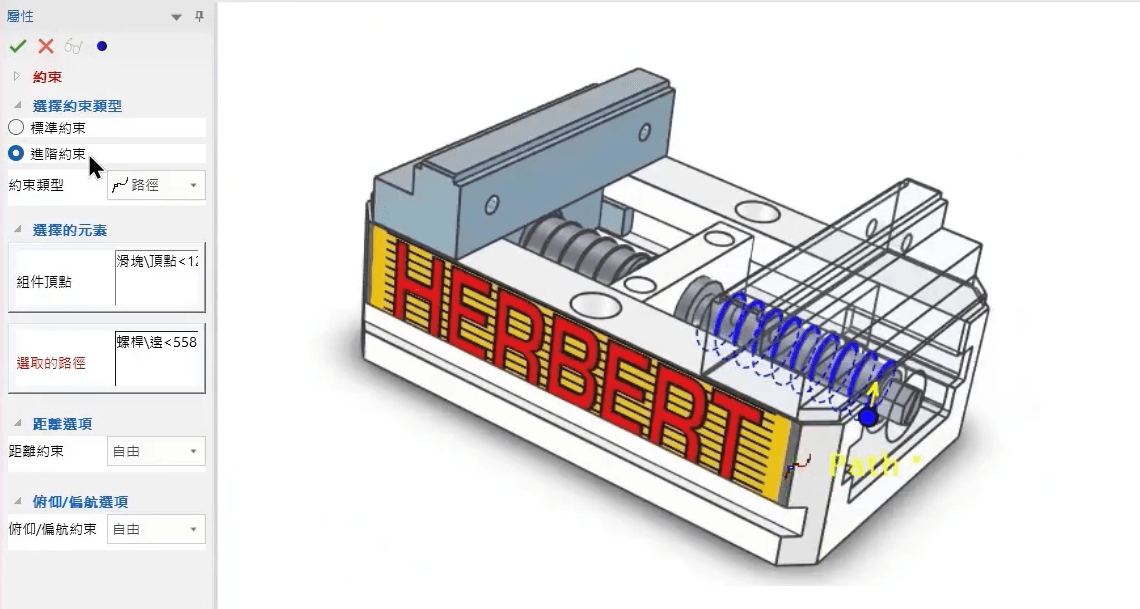

裝配 → 定位約束 → 約束類型選擇「進階約束」→「路徑設定」
啟用此功能後，設計者可以指定零件沿著特定幾何軌跡移動。
常見可作為運動路徑的幾何元素包括：
• 直線
• 曲線
• 草圖軌跡
這些幾何元素都可以作為零件的 運動路徑，讓零件在拖曳或進行 IronCAD機構運動模擬 時，能沿著指定方向精準移動。
透過 IronCAD路徑設定，工程師可以更直覺地建立機構運動關係，讓 3D CAD 機構模擬 更貼近實際設備的運作方式。
定位拘束：控制機構位置與行程
除了路徑設定外，定位拘束也是 IronCAD機構運動模擬 的重要工具。
定位拘束可以：
• 限制零件位置
• 定義運動關係
• 控制機構行程
透過定位拘束，可以確保零件在運動過程中保持正確位置，避免自由度過多導致機構錯誤。
在複雜機構設計中，這項功能能讓機構模擬更接近實際設備運作狀態。
實務案例：滑台對稱機構設計
在自動化設備中，常見的機構設計需求是：
左右滑台同步移動。
例如：
• 夾取機構
• 自動化送料設備
• 精密定位機構
透過 IronCAD機構運動模擬，只需要：

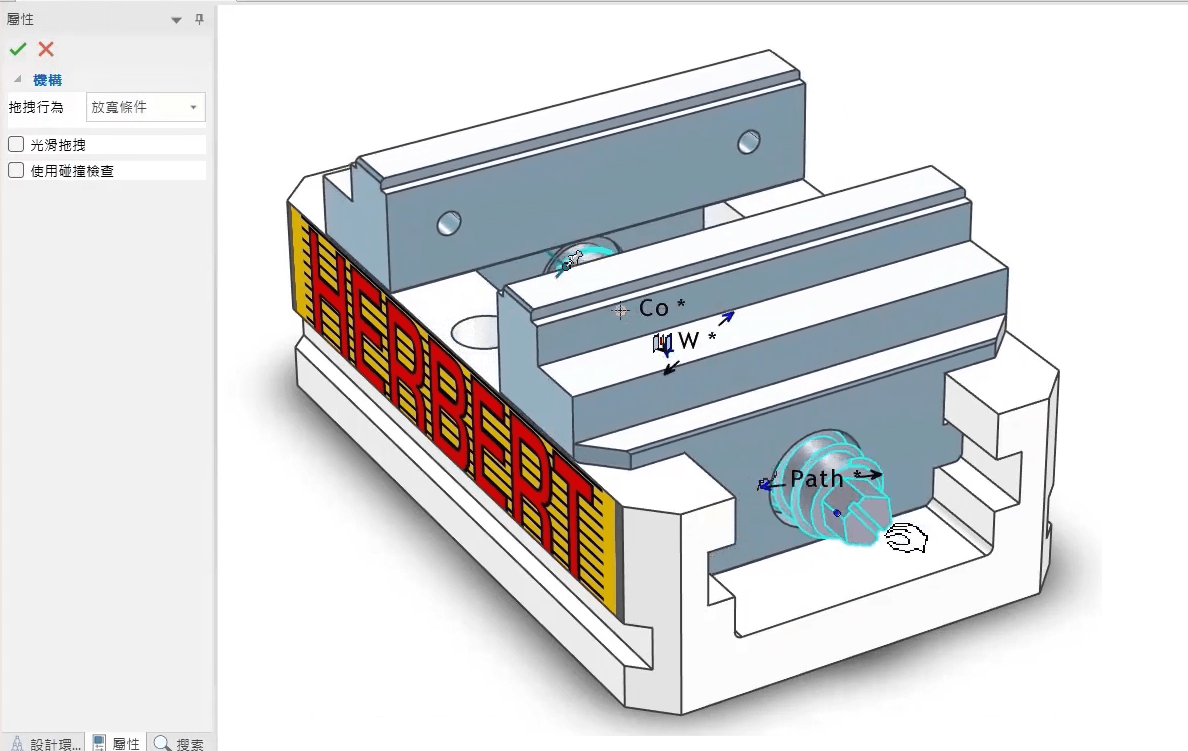

1️⃣ 建立滑台移動路徑
2️⃣ 設定定位拘束
3️⃣ 定義運動方向
即可快速建立 左右對稱滑台運動機構。
當滑台移動時：
• 行程同步
• 位置精準
• 模擬效果貼近實際設備
這讓工程師可以在設計階段就完成機構驗證。
為什麼工程師喜歡用 IronCAD 做機構模擬？
與許多傳統 3D CAD 軟體相比，IronCAD 在機構設計與模擬方面具有幾個優勢：
直覺拖拉建模 - 快速建立零件與機構，不需要複雜草圖流程。
快速拘束設定 - 透過簡單操作即可建立機構關係。
即時機構運動模擬 - 設計完成即可立即測試運動效果。
非常適合設備設計 - 滑台、夾具、搬運設備都能快速建立。
因此 IronCAD機構運動模擬 已成為許多設備設計公司提升效率的重要工具。
IronCAD讓機構設計更簡單
透過 路徑設定與定位拘束，IronCAD 能讓工程師輕鬆完成複雜機構設計。
利用 IronCAD機構運動模擬，設計者可以：
• 提前驗證機構運動
• 減少設計錯誤
• 提升設計效率
• 加快設備開發速度
對於 自動化設備與機械設計工程師來說，這是一項非常實用的功能。
IronCAD教學影片
本影片將示範：
• IronCAD 路徑設定
• 定位拘束功能
• IronCAD機構運動模擬應用
• 滑台對稱運動設計
