課程 5|IronCAD 基礎教學:草圖尺寸標註功能完整解析
在 3D CAD 軟體 IronCAD 的草圖繪製過程中,「尺寸標註」是一項關鍵功能,不只協助定義幾何關係,也能大幅提升設計穩定性與參數化編輯效率。
本篇教學將手把手帶你了解 IronCAD 草圖中的尺寸標註操作技巧,包含標註長度、角度、間距等,適合初學者與工程設計人員參考。
教學重點總覽
🔹 功能位置:
進入草圖模式後,點選【智能標註】功能,展開後選擇【標註】即可進行操作。
🔹 標註類型支援:
• 線段長度
• 兩點間距
• 圓直徑/半徑
• 圓心與邊界距離
• 線段與線段之角度
🔹 操作步驟快速說明:
1. 進入草圖編輯環境
2. 點擊上方【智能標註】→【標註】
3. 選取欲標註的幾何圖形(直線、圓、圓心等)
4. 輸入數值,即可設定精確距離或角度
5. 若與拘束配合,則可建立參數式草圖
為什麼尺寸標註這麼重要?
• 提高建模精度:避免視覺對齊誤差,讓模型更可靠
• 支援修改與變更:數值化標註方便後續修改草圖設計
• 建立參數邏輯:配合幾何拘束,打造可調整的參數模型
操作介面示意圖

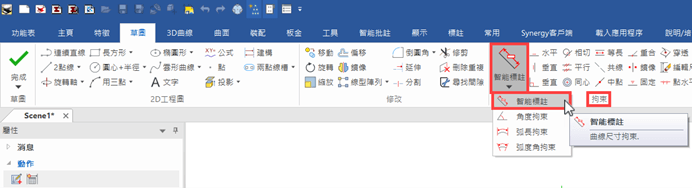

🔺 點選工具列【智能標註】下拉選單 →【標註】,開始輸入尺寸數值
觀看教學影片,影片將帶你完整操作一次,並說明幾種常見標註應用情境。
