課程 9｜IronCAD 基礎教學：旋轉操作完整指南與3D建模技巧
想快速掌握 IronCAD 的 旋轉建模 功能嗎？
本課程將以簡單步驟，帶你從 草圖繪製 → 旋轉成形 → 進階應用，逐步理解旋轉建模的核心技巧。無論是初學者還是有經驗的工程師，都能透過本篇教學提升建模速度與設計效率。
為什麼要學 IronCAD 的旋轉操作？
IronCAD 是一款強大的 3D CAD 軟體，其直覺式拖曳設計 讓建模快速又靈活。
透過旋轉操作，你能：
• 快速生成 圓柱、容器、軸承、輪盤 等圓對稱零件。
• 精準控制尺寸與角度，提升設計正確性。
• 與裝配結合，大幅提升設計與加工效率。

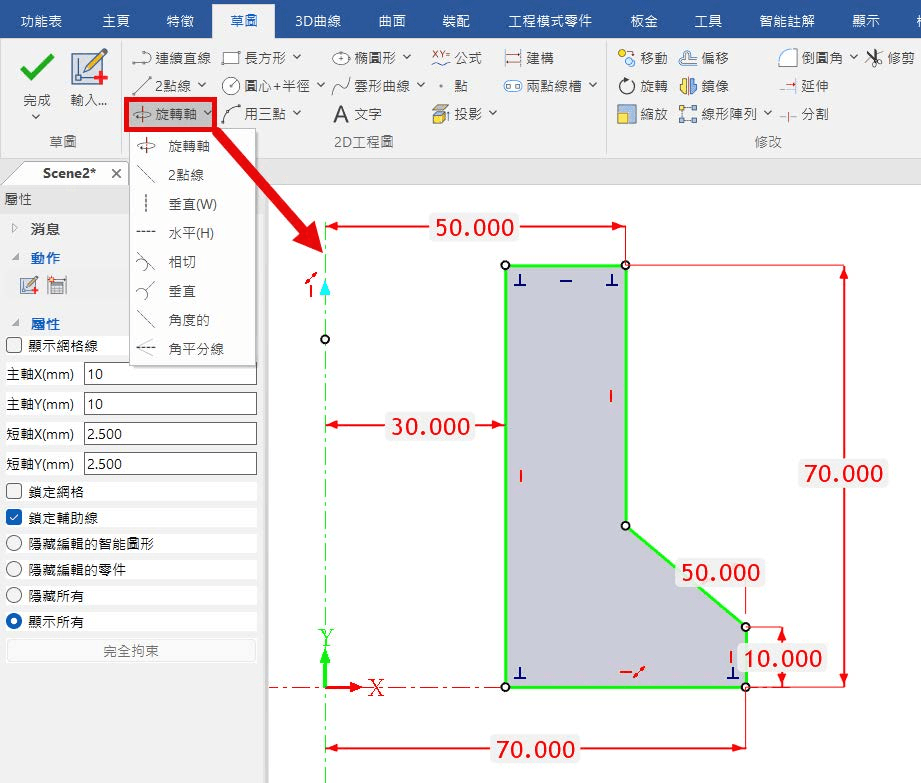

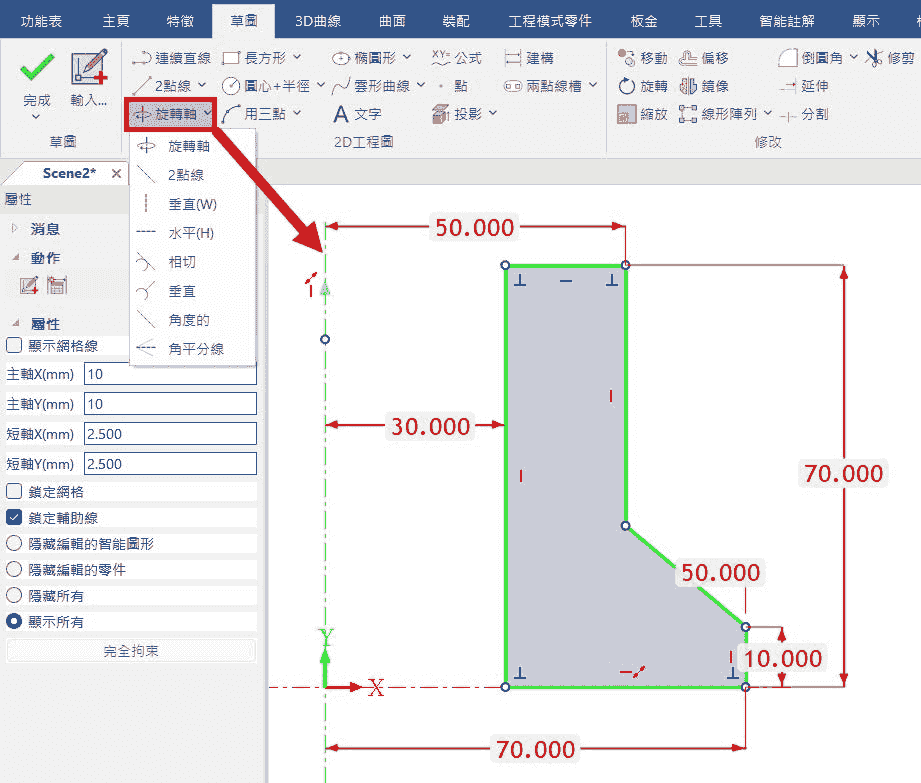

步驟 1：建立草圖圖形
1. 點選 「草圖設計」 工具。
2. 選擇繪製平面（X-Y、Y-Z 或 Z-X）。
3. 使用繪圖工具（線條、圓弧、樣條曲線等），建立一個 封閉圖形。
4. 指定 旋轉軸線（通常為直線或中心線）作為旋轉基準。
重點提醒：若草圖未封閉，旋轉功能將無法生成實體。

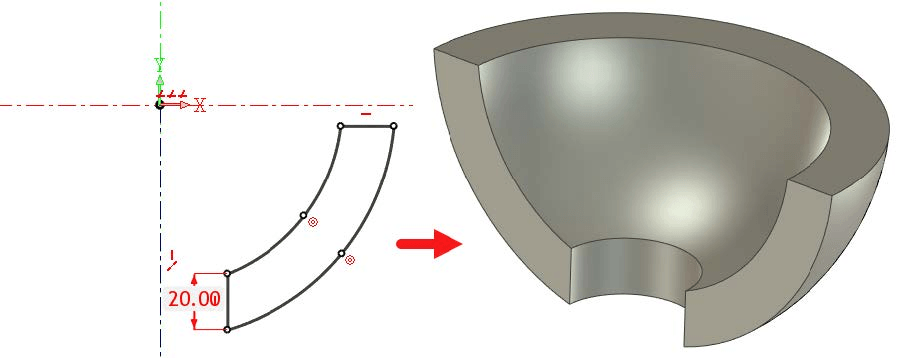

步驟 2：開啟旋轉功能
1. 完成草圖後，點擊 「旋轉」 工具。
2. 系統會自動識別草圖並開啟 旋轉設定面板。
3. 設定旋轉參數：
o 旋轉角度：90°、180°、360°
o 旋轉方向：單向、雙向或對稱旋轉
小提示：若未正確指定旋轉軸，系統會顯示錯誤，需重新定義軸線。
IronCAD 教學影片旋轉建模快速上手
