IronCAD 教學 一鍵儲存所有零件為外部檔案

快速匯出獨立 .ics 零件

· 技術補帖

IronCAD 教學:儲存所有零件為外部檔案|快速匯出 .ics 零件 × 設計協作全攻略

在使用 IronCAD 進行組裝設計時,許多工程師會遇到一個共通的問題:

「場景中包含數十個零件,如何快速將它們分別儲存為獨立檔案?每個零件都要手動另存嗎?」

答案是 —— 不用!

IronCAD 提供了強大的功能:

一鍵「儲存所有零件為外部檔案」(Save All Parts as External Files),可自動將場景內的每個零件轉出為獨立的 .ics 外部參照檔案,大幅提升設計管理與團隊協作效率。

教學步驟,如何使用「儲存所有零件為外部檔案」功能?

這段 IronCAD 教學影片 示範了如何將場景中的所有 3D 零件,快速儲存為獨立的 .ics 外部連結檔案,是工程師在組裝管理、版本控管與資料重用上的實用技巧。

以下為實際操作流程說明:

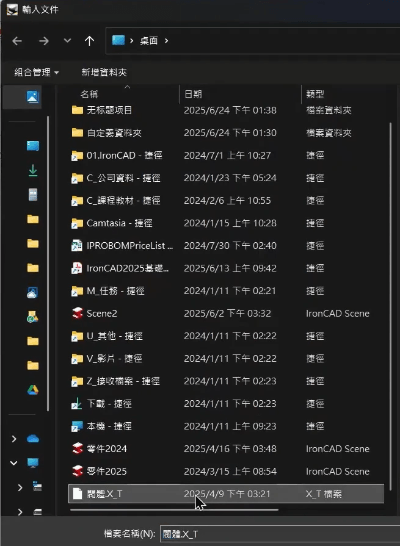

步驟 1:插入零件或中繼模型

在 IronCAD 設計環境中,我們首先插入一個現有的中繼零件,例如 .x_t 格式檔案。

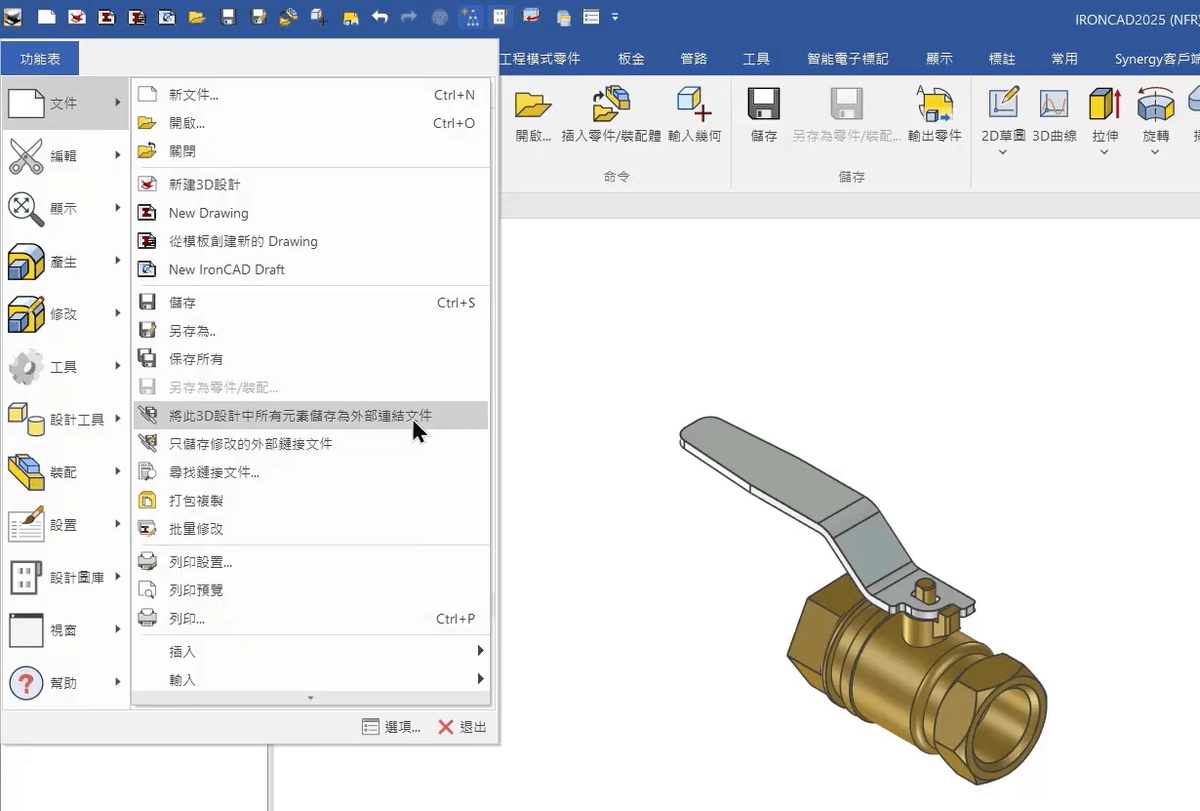

步驟 2:啟用儲存功能

從上方功能表中,點選【工具】選單中的

🔹 「將此 3D 設計中所有元素儲存為外部連結文件」。

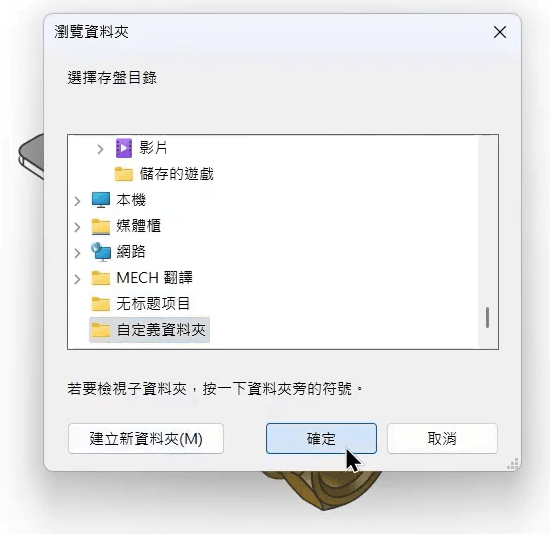

步驟 3:設定儲存位置與命名

跳出視窗後,使用者可自訂:

• 儲存路徑資料夾

• 每個零件的命名規則

• 是否建立對應資料夾架構

完成設定後,按下【確定】。

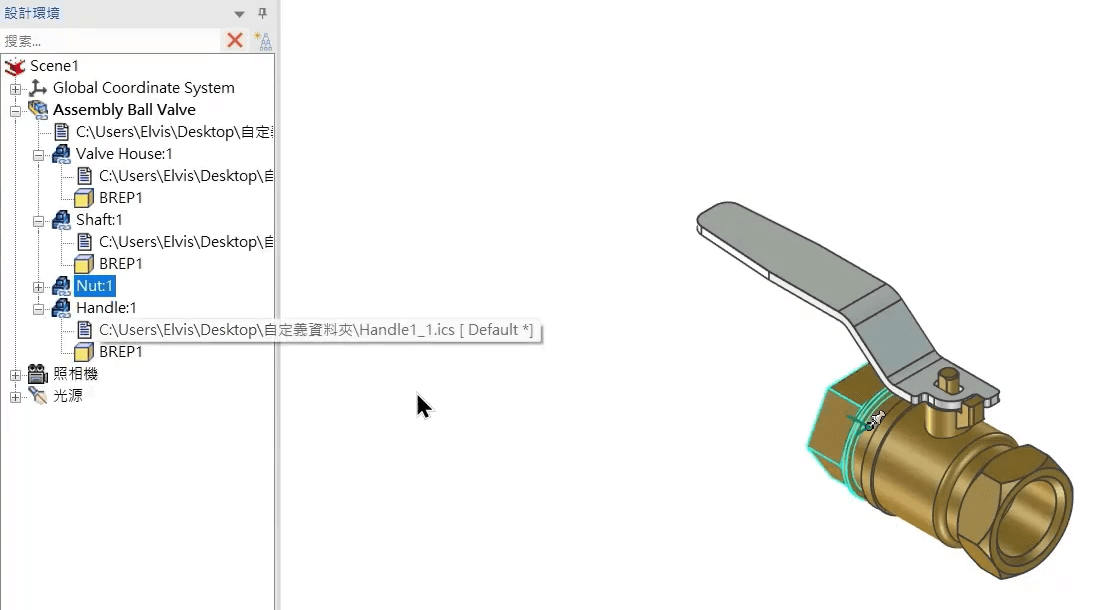

步驟 4:自動儲存所有零件為 .ics 外部檔案

IronCAD 將自動將場景中每個零件轉存為獨立的 .ics 檔案,並建立外部參照連結。

在模型樹中,可以清楚看到每個零件都已附加檔案路徑,並變成外部鏈接形式。

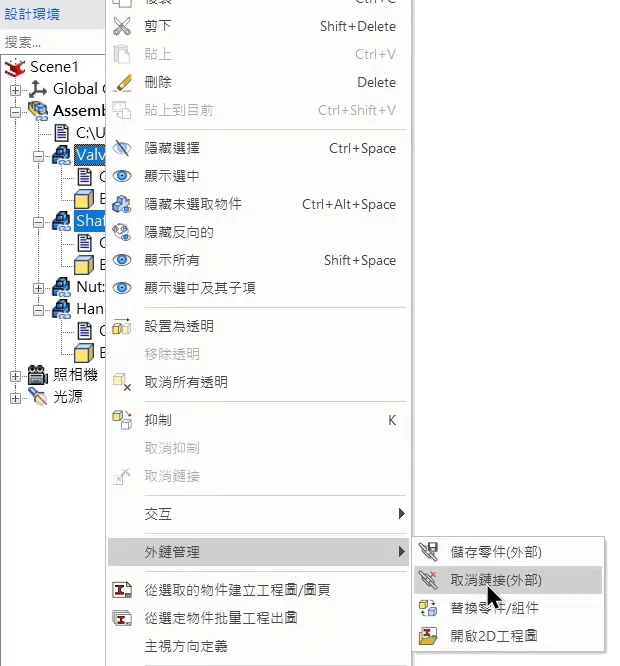

步驟 5:進一步管理與取消連結

若日後需要取消這些外部連結,僅需於模型上點擊右鍵,選擇【外鏈管理】,並點選【取消鏈接】,即可將零件重新嵌入場景內部。

這整套操作流程,讓你無需繁瑣地手動另存每個零件,實現:

• 快速零件匯出

• 高效的設計結構管理

• 多人協作不中斷的編輯流程

本篇 IronCAD 教學建議搭配影片觀看,讓你更直觀理解實際操作流程與介面呈現。儲存所有零件為外部檔案|ICS 匯出教學
