IronCAD 教學｜3D CAD 剖面後無法量測？內部孔位量測完整解法
在使用 IronCAD 進行 3D CAD 設計時，常見問題：
剖面後，為什麼量不到內部尺寸？
這不是操作錯，而是多數人用錯功能。
關鍵原因

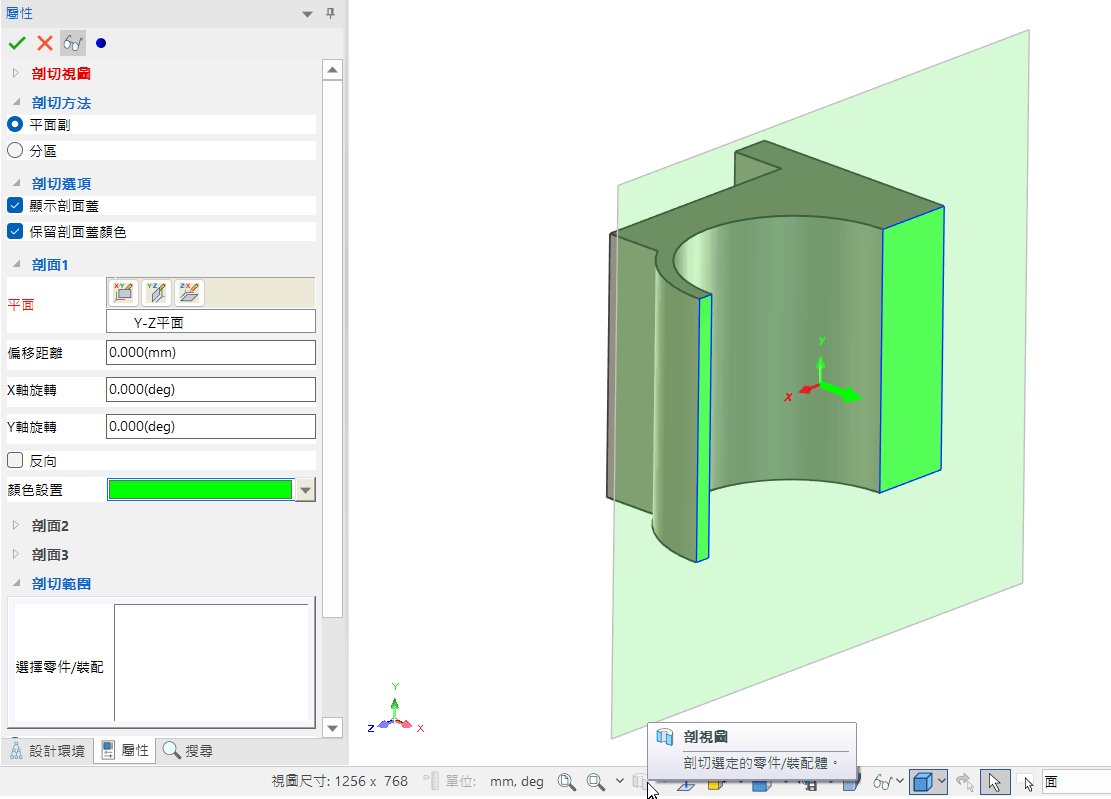

❌ 錯誤方式（無法量測）
• 使用「剖視圖」（狀態列）
• 僅為視覺顯示

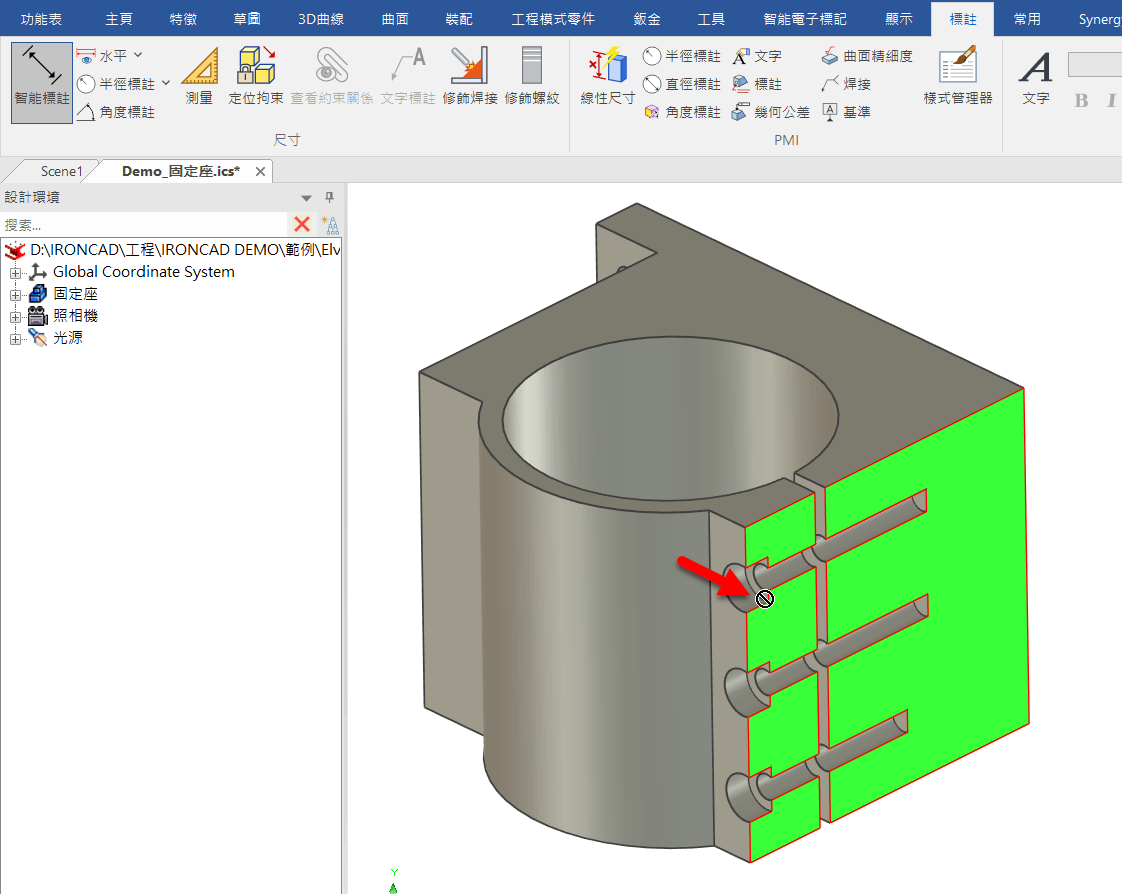

• 不參與幾何計算 → 無法量測 (顯示禁止符號圖示)
✅ 正確方式（可量測）
• 使用「剖面工具」（工具列）
• 真正幾何剖面
• 可量測內部孔位與尺寸
IronCAD 剖面量測教學（快速上手）

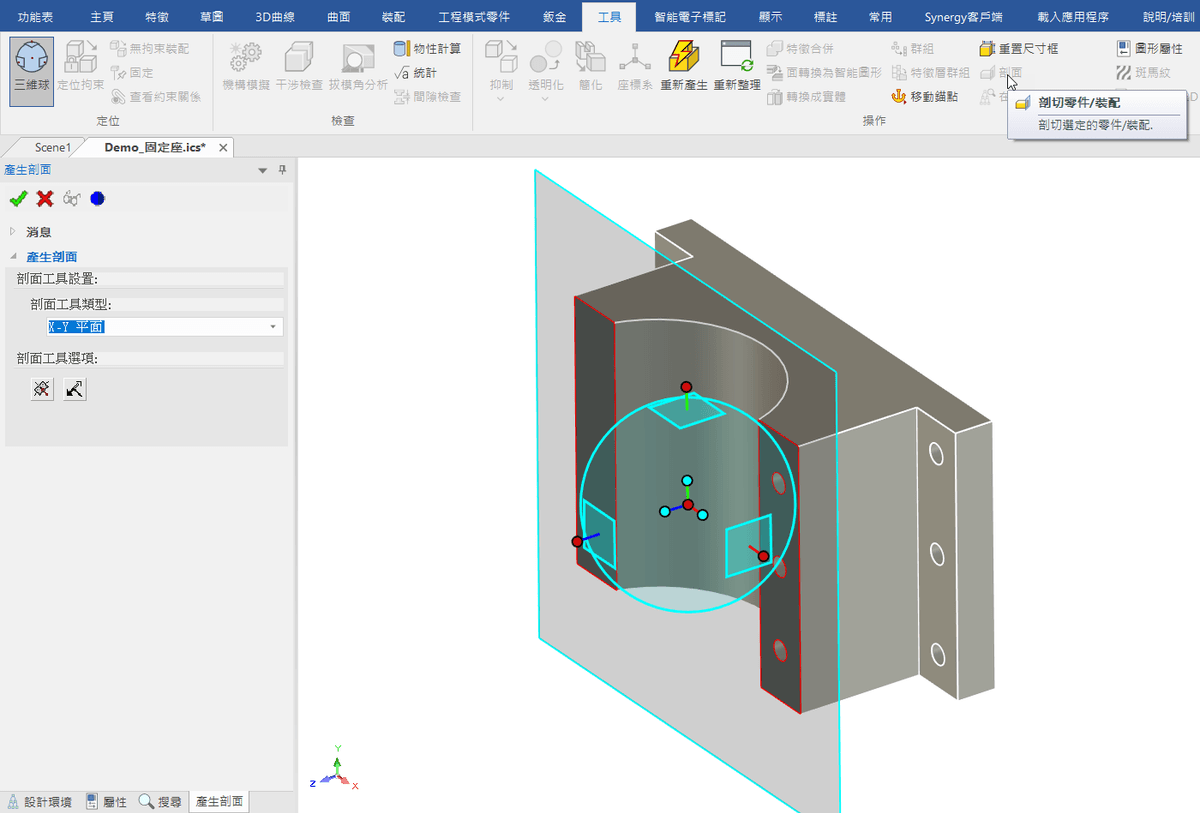

STEP 1｜建立剖面
→ 點擊 3D 模型 → 選擇「剖面工具」

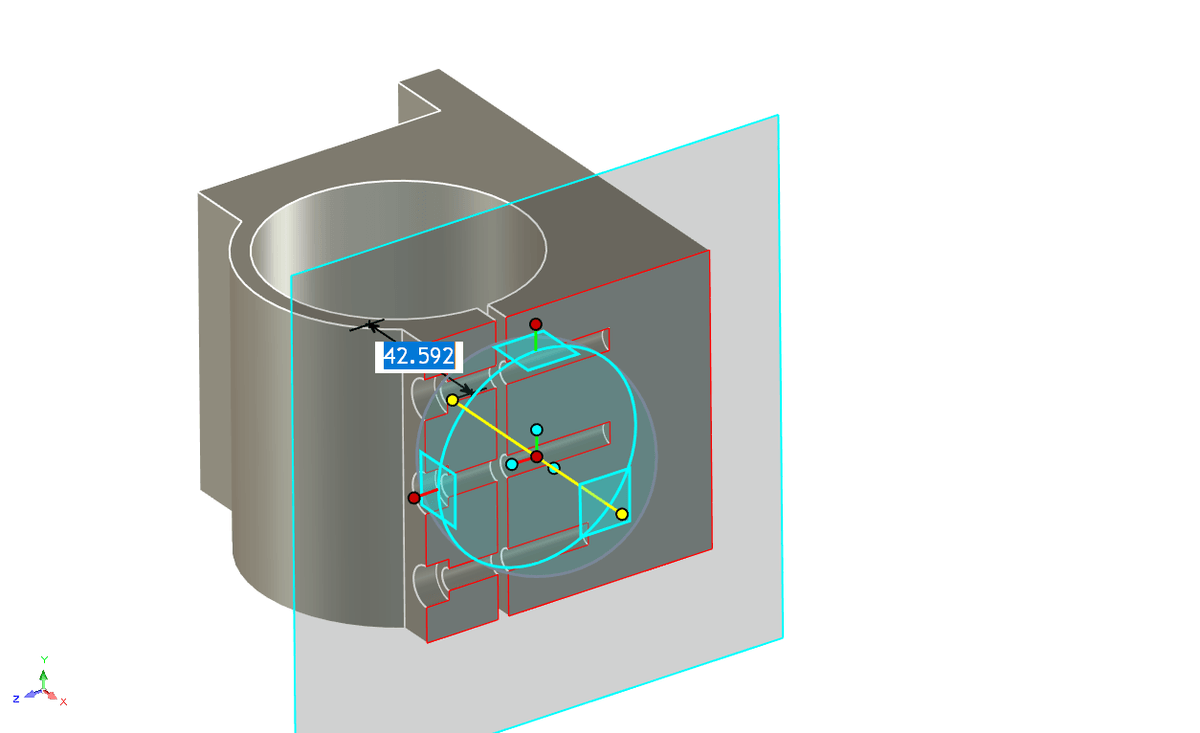

STEP 2｜調整剖面位置
→ 使用 三維球
→ 精準控制角度與距離

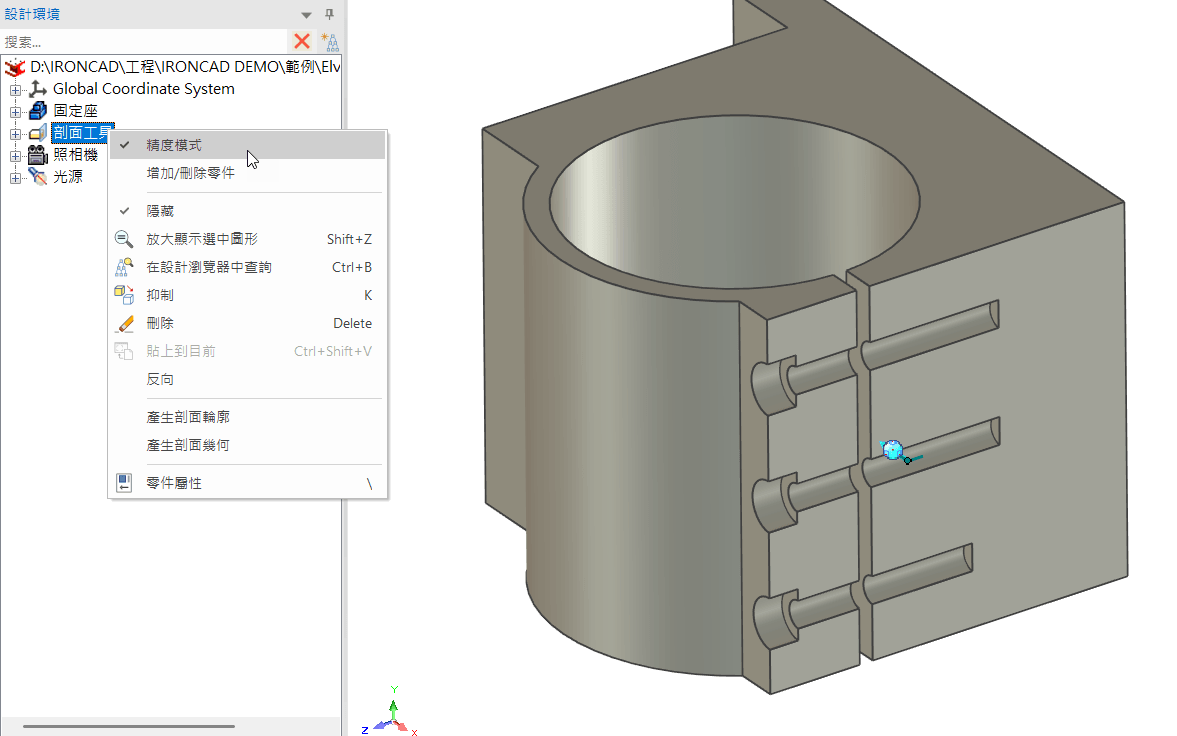

STEP 3｜關鍵設定
→ 剖面工具右鍵
→ 開啟 「精度模式」

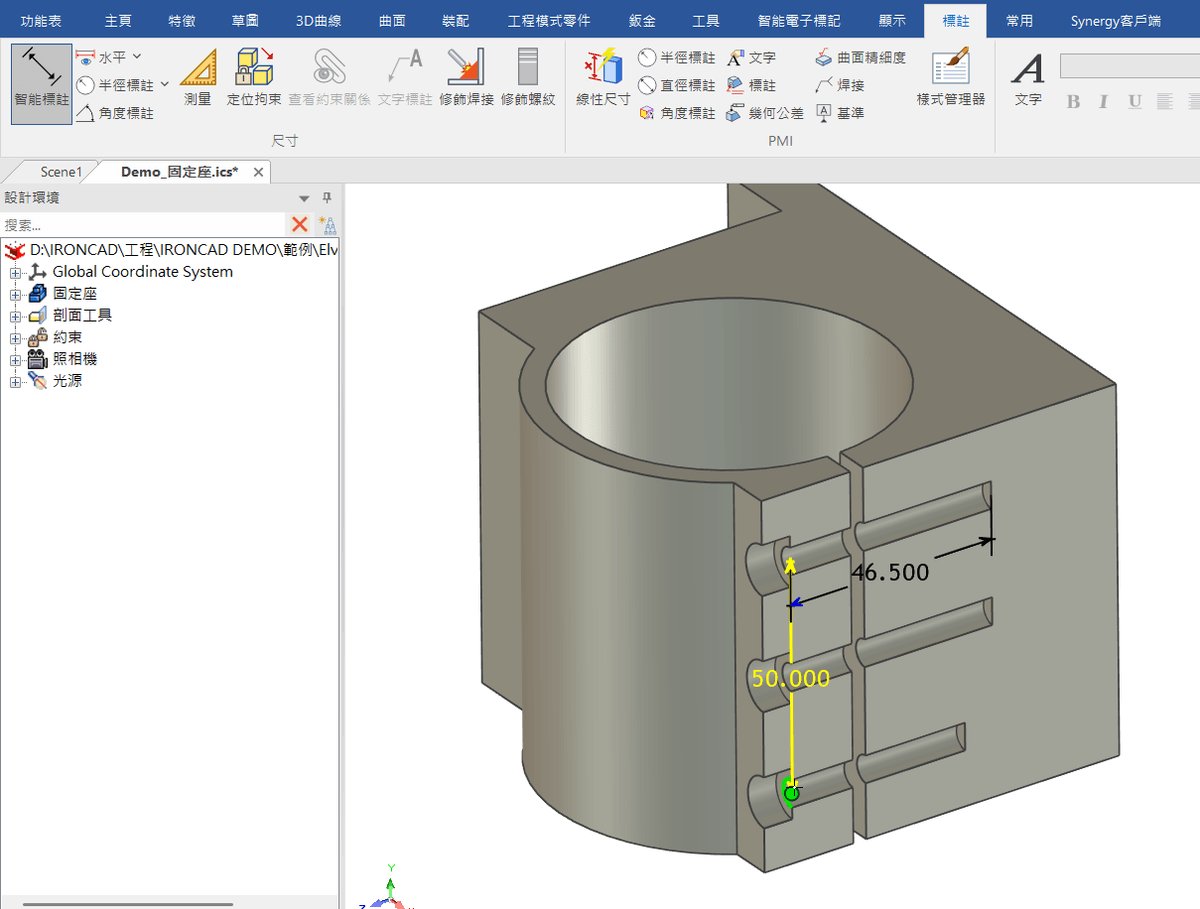

STEP 4｜開始量測
→ 使用量測工具
→ 可直接量測：
• 孔徑
• 孔距
• 內部隱藏尺寸
IronCAD 教學影片｜剖面量測一次看懂
透過影片快速掌握：
✔ IronCAD 剖面正確操作流程
✔ 為什麼剖面後無法量測（常見錯誤）
✔ 精度模式設定（量測成功關鍵）
✔ 內部孔位快速量測技巧
重點總結
• 剖面無法量測＝使用「剖視圖」
• 正確做法＝剖面工具＋精度模式
• 可直接量測內部孔位與隱藏尺寸
